JavaFX 8 下简化自定义控件的外部调用以及流式布局示例

本文探讨在 JavaFX 8 环境下实现自定义控件的相关方法,以及自定义控件在流式布局中的布置方式,由于自定义控件使用时需要同时引用布局文件和控制器类,较为繁琐,故也探讨了其简化方式。

有一个项目,需要模拟数千台设备的工作情况,这数千个设备分为若干组,每组 100 台。故需要设计一款 GUI 程序,包含 100 个自定义控件,模拟一组设备的工作情况,通过 ListView 对设备组进行选择,即可成功模拟数千台设备。

由于 Java 拥有丰富的第三方库,便于项目的底层实现,故基于最新的 Java GUI 框架「JavaFX 8」实现该 GUI 界面,该应用程序需使用 100 个相同的自定义控件,故需要使用流面板 (FlowPane) 对这些自定义控件进行有效布局。

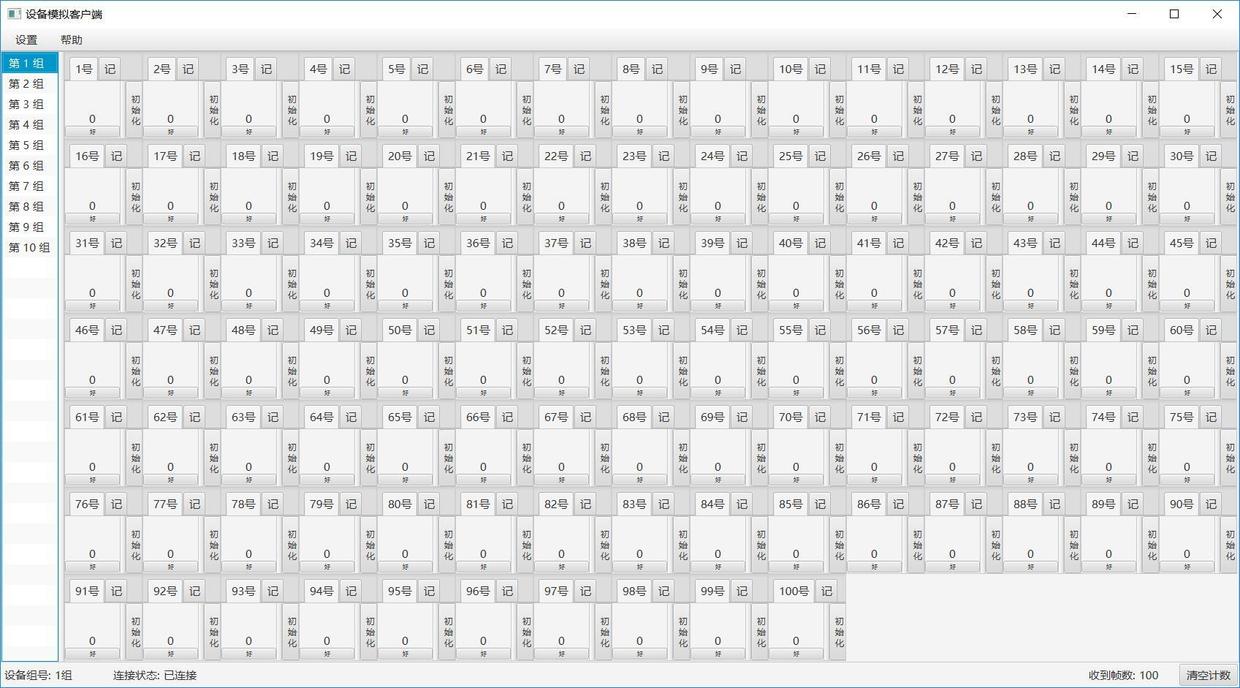

最终实现效果如下图所示:

FlowPane 布局面板中包含的自定义控件会在水平方向上按行连续地平铺放置,并且会在边界处自动换行,点击左侧 ListView 中的 Item,右侧的自定义控件组会显示选定设备组的状态信息。综上,该设计可实现预定目标。

1. Java FX 8 基本说明

可以使用这篇「JavaFX 8 教程」作为 JavaFX 8 的入门使用,拥有 GUI 设计经验的开发人员均可快速入门 Java FX 8,

1.1 界面生成方式

Java FX 8 与大多数现代 GUI 开发相同,用户界面有两种创建方式:

  • XML文件定义
  • java代码创建

本文为了更加清晰直观,采用两种界面布局方法相结合的方式。

1.2 问题说明

由于 Java FX 8 并不主流,遇到问题很难在中文网站上找到解决方法,故有许多坑需要填补,所以本文遇到一些坑时不进行说明,而是在另一篇文章中列出了这些坑的填补方法。

2. 界面根布局的设计

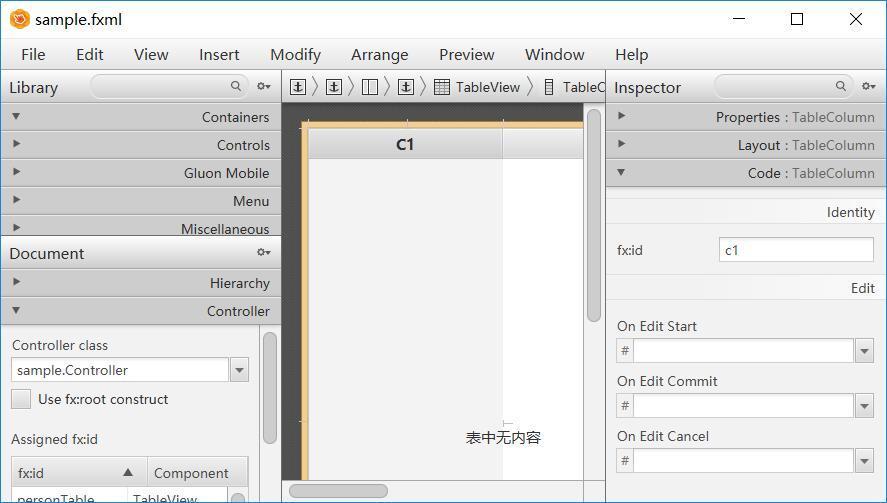

使用「Scene Builder」打开 FXML 布局文件,在如图所示左下角,填入一个自定义 Class 作为控制器类,激活需要操作的控件,在右侧「fx:id」处填入 Class 的 Field,下方填入事件处理方法,之后通过 View -> Show Sample Controller skeleton 可查看填入 Controller 中的代码示例。

在程序的入口类中填入如下代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public class Main extends Application {

//入口方法已隐式实现,故可删除
public static void main(String[] args) {
launch(args);
}

@Override
public void start(Stage primaryStage) throws Exception {

primaryStage.setTitle("bitkyApp");
FXMLLoader fxmlLoader = new FXMLLoader(getClass().getResource("sample.fxml"));
AnchorPane anchorPane = fxmlLoader.load(); //返回类型设置为布局文件根节点类型
Controller controller = fxmlLoader.getController(); //可获取该布局的 Controller 类

BorderPane rootLayout = FXMLLoader.load(getClass().getResource("rootLayout.fxml"));
rootLayout.setCenter(anchorPane);
primaryStage.setScene(new Scene(rootLayout, 800, 650));
primaryStage.show();
}
}

该方法为教程中的方法,为了实现 Controller 和外部的交互,将 FXML 布局文件和 Controller 均耦合在了外部类中,显得较为繁琐。故可采用自定义控件的方式简化外部的代码调用。

3. 自定义控件的设计

JavaFX 2 版本之后,FXML 提供 fx:root/ 写法,此时要求 Controller 必须继承自 FXML 节点对象,使用 FXMLLoader 加载时,必须调用 setRoot() 方法。

不要在 FXML 中指定 Controller,通常情况下一个 FXML 可以对应多个 Controller,为了灵活性,我们应当在 FXMLLoader 中指定 Controller。

根据具体实践,可以采用如下方式:

Scene Builder 左下角的 Controller 面板中,勾选使用 fx:root 构造,并且不应该填入 Controller 类,如图,此时 fx:root/ 作为根节点,:

实现自定义控件的 Scene Builder 相关设置

此时在 FXML 文件中的代码例如:

1
2
3
4
5
6
7
<fx:root xmlns:fx="http://javafx.com/fxml/1"
type="TabPane"
xmlns="http://javafx.com/javafx/8.0.111">

......

</fx:root>

此时,Controller 类继承根节点的类型,例如「TabPane」。可选实现「Initializable」接口进行控件生成之后的初始化操作,代码示例如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
//Controller 类继承 FXML 布局文件的根节点类型「TabPane」
public class DeviceView extends TabPane implements Initializable {

public DeviceView() {
loadFxml();
}

private void loadFxml() {
FXMLLoader loader = new FXMLLoader(getClass().getResource("device_view.fxml"));
loader.setRoot(this);
loader.setController(this);
try {
loader.load();
} catch (IOException e) {
e.printStackTrace();
}
}

//该方法在构造方法执行完毕后执行
@Override
public void initialize(URL location, ResourceBundle resources) {
}
}

此时,在主布局对应的 Controller 中,直接生成该类「DeviceView」的对象作为自定义控件,通过 FlowPane 控件的引用添加该对象为 FlowPane 的子控件,即可实现设计目的,具体代码如下:

1
2
3
4
5
6
7
8
9
10
11
for (int i = 1; i <= 100; i++) {

//在 FlowPane 中添加自定义控件「DeviceView」
DeviceView deviceView = new DeviceView(i);
deviceFlowPane.getChildren().add(deviceView);

//使用观察者模式添加子控件「DeviceView」的监听器
deviceView.setListener((status -> {
if (listener != null) listener.btnChanged(status);
}));
}

4. 使用自定义控件的方式简化主界面的外部调用代码

综上所述,最终实现的主界面代码示例如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public class MainView extends BorderPane implements Initializable {

private static MainView mainView;

private MainView() throws IOException {
FXMLLoader loader = new FXMLLoader(getClass().getResource("rootLayout.fxml"));
loader.setRoot(this);
loader.setController(this);
loader.load();
}

public static MainView getInstance() {
if (mainView == null) {
try {
mainView = new MainView();
} catch (IOException e) {
e.printStackTrace();
}
}
return mainView;
}

@Override
public void initialize(URL location, ResourceBundle resources) {
}
}

此段代码使用了自定义控件的方式,并且使用了单例模式中的懒汉式方便外部调用,外部调用代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

public class MainLauncher extends Application {

@Override
public void start(Stage primaryStage) throws Exception {
startApp(primaryStage);
}

private void startApp(Stage primaryStage) {
primaryStage.setTitle("设备模拟客户端");
primaryStage.setScene(new Scene(MainView.getInstance()));
primaryStage.setMaximized(true);
primaryStage.show();
}
}


5. 参考资料

  1. 使用内置的布局面板
  2. JavaFX 8 教程「中文」
  3. JavaFX 8 API Document
  4. Gluon Scene Builder
  5. JavaFX 创建自定义控件
